ANV010

m²

Radier ventilado de hormigón.

$ 16.330,38

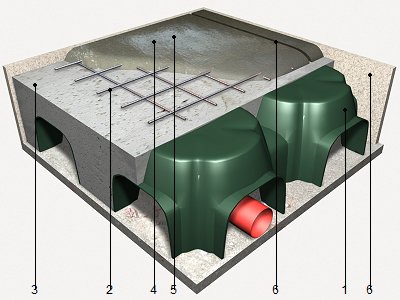

Radier ventilado de hormigón armado de 20+4 cm de canto, sobre moldaje perdido de piezas de polipropileno reciclado, realizado con hormigón H20 (20) 20/6, no expuesto a ciclos hielo-deshielo, exposición a sulfatos despreciable, sin requerimiento de permeabilidad, no expuesto a ambientes salinos, docilidad blanda, preparado en obra, con cemento grado normal, y malla electrosoldada sin economía de borde tipo C 131 de acero AT56-50H, separación 150x150 mm y Ø longitudinal 5,0 mm como armadura de reparto, colocada sobre separadores homologados en capa de compresión de 4 cm de espesor; con juntas de retracción de 5 mm de espesor, mediante corte con disco de diamante; apoyado todo ello sobre base de emplantillado de hormigón. Incluso panel de poliestireno expandido de 30 mm de espesor, para la ejecución de juntas de proyecto. El precio no incluye la capa de emplantillado de hormigón ni las piezas especiales.

Código

Unidad

Descripción

Cantidad

Precio

unitario

Importe

1

Materiales

mt07cid010j

m²

Moldaje perdido de piezas de polipropileno reciclado, de 50x50x20 cm, para radieres ventiladas.

1,050

6.555,09

6.882,84

mt08var050

kg

Alambre galvanizado para atar, de 1,30 mm de diámetro.

0,005

919,27

4,60

mt07ame110ccb

m²

Malla electrosoldada sin economía de borde tipo C 131 de acero AT56-50H, separación 150x150 mm, con barras longitudinales de 5 mm de diámetro y barras transversales de 5,0 mm de diámetro, según NCh 218.Of77.

1,100

1.950,58

2.145,64

mt08aaa010a

m³

Agua.

0,015

919,27

13,79

mt01arg000e

m³

Arena cribada.

0,040

10.769,02

430,76

mt01arg001em

m³

Árido grueso homogeneizado, de tamaño máximo 20 mm.

0,069

17.608,80

1.215,01

mt08cem000e

kg

Cemento gris en sacos.

25,456

100,14

2.549,16

mt07aco020m

Ud

Separador homologado para malla electrosoldada.

1,000

59,49

59,49

mt16pea020c

m²

Panel rígido de poliestireno expandido, mecanizado lateral recto, de 30 mm de espesor, resistencia térmica 0,8 m²K/W, conductividad térmica 0,036 W/(mK), para junta de proyecto.

0,053

2.456,03

130,17

Subtotal materiales:

13.431,46

2

Maquinaria

mq06vib020

h

Regla vibrante de 3 m.

0,095

3.344,73

317,75

mq06hor010

h

Concretera eléctrica con una capacidad de amasado de 160 l.

0,061

2.206,20

134,58

mq06cor020

h

Equipo para corte de juntas en radieres de hormigón.

0,087

6.804,05

591,95

Subtotal maquinaria:

1.044,28

3

Mano de obra

mo044

h

Maestro 1ª carpintero de obra gruesa.

0,015

8.665,87

129,99

mo091

h

Ayudante carpintero de obra gruesa.

0,015

6.473,56

97,10

mo043

h

Maestro 1ª enfierrador.

0,032

8.665,87

277,31

mo090

h

Ayudante enfierrador.

0,032

6.473,56

207,15

mo112

h

Jornal especializado de construcción.

0,135

6.095,47

822,89

Subtotal mano de obra:

1.534,44

4

Herramientas

%

Herramientas

2,000

16.010,18

320,20

Coste de mantenimiento decenal: $ 1.306,43 en los primeros 10 años.

Costos directos (1+2+3+4):

16.330,38

ÍTEM ANV010: RADIER VENTILADO DE HORMIGÓN.

CARACTERÍSTICAS TÉCNICAS

Radier ventilado de hormigón armado de 20+4 cm de canto, sobre moldaje perdido de piezas de polipropileno reciclado, realizado con hormigón H20 (20) 20/6, no expuesto a ciclos hielo-deshielo, exposición a sulfatos despreciable, sin requerimiento de permeabilidad, no expuesto a ambientes salinos, docilidad blanda, preparado en obra, con cemento grado normal, y malla electrosoldada sin economía de borde tipo C 131 de acero AT56-50H, separación 150x150 mm y Ø longitudinal 5,0 mm como armadura de reparto, colocada sobre separadores homologados en capa de compresión de 4 cm de espesor; con juntas de retracción de 5 mm de espesor, mediante corte con disco de diamante; apoyado todo ello sobre base de emplantillado de hormigón. Incluso panel de poliestireno expandido de 30 mm de espesor, para la ejecución de juntas de proyecto.

CRITERIO DE CUBICACIÓN EN PROYECTO

Superficie medida según documentación gráfica de Proyecto.

CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LOS ÍTEMS

PROCESO DE EJECUCIÓN

CONSERVACIÓN Y MANTENIMIENTO.

Se evitará la actuación sobre el elemento de acciones mecánicas no previstas en el cálculo. Se protegerá el hormigón fresco frente a lluvias, heladas y temperaturas elevadas.

CRITERIO DE CUBICACIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá la superficie realmente ejecutada según especificaciones de Proyecto, sin deducir la superficie ocupada por los pilares situados dentro de su perímetro.

CRITERIO DE VALORACIÓN ECONÓMICA

El precio no incluye la capa de emplantillado de hormigón ni las piezas especiales.
