Batería de contadores divisionarios para abastecimiento de agua potable.
IFC020 Batería de contadores divisionarios para abastecimiento de agua potable. Ud
Batería de acero galvanizado, de 2 1/2" DN 65 mm y salidas con conexión embridada, para centralización de un máximo de 18 medidores de 1/2" DN 15 mm en dos filas, con llave de corte, llaves de entrada, grifos de comprobación, válvulas de retención, llaves de salida, latiguillos y cuadro de clasificación. Incluso soportes para el colector y material auxiliar.
Precio

$ 818.340,79

Exportación
Arrastrar BC3 sobre 'Arquímedes' u otro programa de mediciones y presupuestos. Arrastrar BC3 sobre 'Arquímedes'. Abrir este contenido en 'Excel' Abrir este contenido en 'Excel 2003' o anteriores
Enviar sugerencia

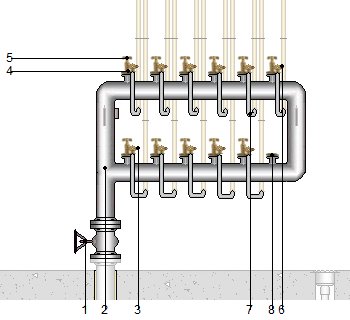

1:
Llave de corte.
2:
Batería de medidores.
3:
Llave de entrada.
4:
Grifo de comprobación.
5:
Válvula de retención.
6:
Llave de salida.
7:
Latiguillo.
8:
Tapa ciega.
Número de medidores a colocar
Batería de medidores
Material
Número de filas
Diámetro
Diámetro de los medidores

Código

Unidad

Descripción

Cantidad

Precio

unitario

Importe

1



Materiales



mt37svc010r

Ud

Válvula de compuerta de latón fundido, para roscar, de 2 1/2".

1,000

44.082,36

44.082,36

mt37ccb010hb

Ud

Batería de acero galvanizado de 2 1/2" DN 65 mm, para centralización de 18 medidores divisionarios de agua en dos filas, de 1330x620 mm. Incluso soporte y brida.

1,000

206.052,24

206.052,24

mt37sve010b

Ud

Válvula de esfera de latón niquelado para roscar de 1/2".

36,000

3.446,05

124.057,80

mt37sgl012a

Ud

Grifo de comprobación de latón, para roscar, de 1/2".

18,000

3.580,49

64.448,82

mt37svr010a

Ud

Válvula de retención de latón para roscar de 1/2".

18,000

2.995,35

53.916,30

mt37ccb040a

Ud

Latiguillo de acero inoxidable, de 3/4", de 400 mm de longitud.

18,000

9.626,78

173.282,04

mt37ccb015ha

Ud

Cuadro de clasificación metálico para centralización de 18 medidores divisionarios de agua en dos filas.

1,000

7.450,07

7.450,07

mt37www010

Ud

Material auxiliar para instalaciones de agua potable.

1,000

975,23

975,23


Subtotal materiales:

674.264,86

2



Mano de obra



mo008

h

Maestro 1ª gasfitero.

10,981

8.553,61

93.927,19

mo107

h

Ayudante gasfitero.

5,491

6.210,68

34.102,84


Subtotal mano de obra:

128.030,03

3



Herramientas




%

Herramientas

2,000

802.294,89

16.045,90

Coste de mantenimiento decenal: $ 40.917,04 en los primeros 10 años.

Costos directos (1+2+3):

818.340,79

ÍTEM IFC020: BATERÍA DE MEDIDORES DIVISIONARIOS PARA ABASTECIMIENTO DE AGUA POTABLE.


CARACTERÍSTICAS TÉCNICAS

Batería de acero galvanizado, de 2 1/2" DN 65 mm y salidas con conexión embridada, para centralización de un máximo de 18 medidores de 1/2" DN 15 mm en dos filas, con llave de corte, llaves de entrada, grifos de comprobación, válvulas de retención, llaves de salida, latiguillos y cuadro de clasificación. Incluso soportes para el colector y material auxiliar.



CRITERIO DE CUBICACIÓN EN PROYECTO

Número de unidades previstas, según documentación gráfica de Proyecto.



CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LOS ÍTEMS


DEL SOPORTE.

Se comprobará que su situación se corresponde con la de Proyecto, que el recinto se encuentra terminado, con sus elementos auxiliares, y que sus dimensiones son correctas.



PROCESO DE EJECUCIÓN


FASES DE EJECUCIÓN.

Replanteo. Colocación y fijación del soporte de batería. Colocación y fijación de accesorios y piezas especiales. Colocación de la batería. Colocación del cuadro de clasificación. Conexionado y comprobación de su correcto funcionamiento.


CONDICIONES DE TERMINACIÓN.

La batería de medidores tendrá resistencia mecánica. El conjunto será estanco.



CONSERVACIÓN Y MANTENIMIENTO.

Se cerrarán las salidas de las conducciones hasta la colocación de los medidores divisionarios por parte de la compañía suministradora.



CRITERIO DE CUBICACIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá el número de unidades realmente ejecutadas según especificaciones de Proyecto.



CRITERIO DE VALORACIÓN ECONÓMICA

El precio no incluye los medidores de agua potable.
