| Anclaje permanente de muro pantalla. | ||
| CCP082 | Anclaje permanente de muro pantalla. | m |
| Anclaje permanente de muro pantalla al terreno, con inclinación de 30° respecto al plano horizontal, hasta 17,5 m de longitud, para asegurar la estabilidad del muro pantalla, durante un tiempo de servicio superior a 2 años, compuesto de los siguientes trabajos: extracción de tierras con medios mecánicos, mediante perforación del muro pantalla y del terreno, con entubación de 133 mm de diámetro exterior; introducción de 3 cables formados por cordones trenzados de acero de 0,6" (15,2 mm) de diámetro nominal, engrasados y envainados en tubo de PE; inyección a presión mediante el sistema de inyección única global (IU), de lechada de cemento CEM I 42,5N, con una relación agua/cemento de 0,4, dosificada en peso, para protección y formación del bulbo; para recibir la cabeza de anclaje permanente, y carga manual de escombros sobre camión o contenedor. | ||
Precio |
|
Exportación |
 |
Casa comercial
Acero
Diámetro nominal de cada cable
Inyección
Lechada de cemento
Tipo de cemento
ÍTEM CCP082: ANCLAJE PERMANENTE DE MURO PANTALLA.
CARACTERÍSTICAS TÉCNICAS

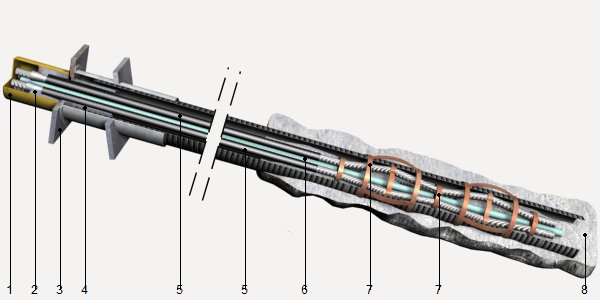

Anclaje permanente de muro pantalla al terreno, con inclinación de 30° respecto al plano horizontal, hasta 17,5 m de longitud, para asegurar la estabilidad del muro pantalla, durante un tiempo de servicio superior a 2 años, compuesto de los siguientes trabajos: extracción de tierras con medios mecánicos, mediante perforación del muro pantalla y del terreno, con entubación de 133 mm de diámetro exterior; introducción de 3 cables formados por cordones trenzados de acero de 0,6" (15,2 mm) de diámetro nominal, engrasados y envainados en tubo de PE; inyección a presión mediante el sistema de inyección única global (IU), de lechada de cemento CEM I 42,5N, con una relación agua/cemento de 0,4, dosificada en peso, para protección y formación del bulbo; para recibir la cabeza de anclaje permanente, y carga manual de escombros sobre camión o contenedor.
CRITERIO DE CUBICACIÓN EN PROYECTO
Longitud medida desde la cara de apoyo de la cabeza de anclaje hasta el extremo del bulbo, según documentación gráfica de Proyecto.
CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LOS ÍTEMS
DEL SOPORTE.
Se habrán extraído las tierras por la cara interior del muro pantalla hasta la cota necesaria.
DEL CONTRATISTA.
Presentará prueba documental de la capacidad técnica de la empresa ejecutora.
PROCESO DE EJECUCIÓN
FASES DE EJECUCIÓN.
Perforación de la pantalla y el terreno. Colocación de los cables. Inyección de la lechada. Limpieza de los restos generados. Carga manual de escombros sobre camión o contenedor.
CONDICIONES DE TERMINACIÓN.
El anclaje mantendrá la rigidez durante su vida útil.
CRITERIO DE CUBICACIÓN EN OBRA Y CONDICIONES DE ABONO
Se medirá la longitud total del cable de los anclajes ejecutados según especificaciones de Proyecto.
