UAI010

m

Sumidero longitudinal.

$ 88.959,16

Sumidero longitudinal de albañilería, de 200 mm de ancho interior y 400 mm de alto, con rejilla de acero galvanizado, carga de rotura 15 kN.

Código

Unidad

Descripción

Cantidad

Precio

unitario

Importe

1

Materiales

mt10hmf090aieg

m³

Hormigón simple H20 (20) 20/6, no expuesto a ciclos hielo-deshielo, exposición a sulfatos despreciable, sin requerimiento de permeabilidad, docilidad blanda, con cemento grado normal, preparado en central, según NCh 170.Of85 y ACI 318-08.

0,858

54.241,09

46.538,86

mt04lma010b

Ud

Ladrillo cerámico macizo de elaboración mecánica para revestir, 25x12x5 cm.

74,000

139,19

10.300,06

mt08aaa010a

m³

Agua.

0,012

833,48

10,00

mt01arg005a

t

Arena de cantera, para mortero preparado en obra.

0,069

11.020,43

760,41

mt08cem000e

kg

Cemento gris en sacos.

14,172

90,80

1.286,82

mt08adt010

kg

Aditivo hidrófugo para imprimación de morteros u hormigones.

0,146

666,79

97,35

mt11rej020a

Ud

Marco y rejilla de acero galvanizado, de 200 mm de ancho y 500 mm de longitud, para canaleta de 200 mm de ancho interior y 400 mm de alto, carga de rotura 15 kN.

2,000

5.472,49

10.944,98

mt11var120b

Ud

Sifón en línea de PVC, color gris, registrable, con unión macho/hembra, de 110 mm de diámetro.

0,200

24.189,32

4.837,86

Subtotal materiales:

74.776,34

2

Maquinaria

mq06hor010

h

Concretera.

0,035

908,79

31,81

Subtotal maquinaria:

31,81

3

Mano de obra

mo041

h

Maestro 1ª construcción de obra civil.

1,657

4.823,28

7.992,17

mo087

h

Ayudante construcción de obra civil.

1,243

3.551,52

4.414,54

Subtotal mano de obra:

12.406,71

4

Herramientas

%

Herramientas

2,000

87.214,86

1.744,30

Coste de mantenimiento decenal: $ 4.447,96 en los primeros 10 años.

Costos directos (1+2+3+4):

88.959,16

ÍTEM UAI010: SUMIDERO LONGITUDINAL.

CARACTERÍSTICAS TÉCNICAS

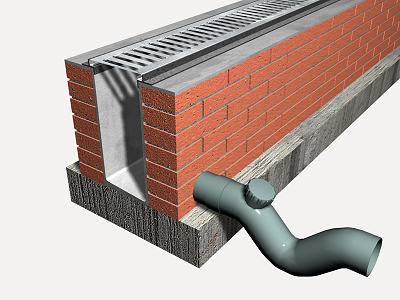

Formación de sumidero longitudinal con paredes de albañilería de ladrillo cerámico macizo, recibido con mortero de cemento, confeccionado en obra, dosificación 1:6, enfoscada y bruñida interiormente con mortero de cemento, confeccionado en obra, con aditivo hidrófugo, dosificación 1:3, con rejilla y marco de acero galvanizado, de 200 mm de ancho interior y 400 mm de alto, carga de rotura 15 kN, realizado sobre solera de hormigón simple H20 (20) 20/6, no expuesto a ciclos hielo-deshielo, exposición a sulfatos despreciable, sin requerimiento de permeabilidad, docilidad blanda de 15 cm de espesor. Incluso parte proporcional de piezas especiales, recibido, sifón en línea registrable colocado a la salida del sumidero para garantizar el sello hidráulico, incluyendo el relleno del trasdós con hormigón y sin incluir la excavación. Totalmente montado, conexionado a la red general de desagüe y probado.

CRITERIO DE MEDICIÓN EN PROYECTO

Longitud medida en proyección horizontal, según documentación gráfica de Proyecto.

CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LOS ÍTEMS

PROCESO DE EJECUCIÓN

CONSERVACIÓN Y MANTENIMIENTO.

Se protegerá frente a obturaciones y tráfico pesado.

CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá, en proyección horizontal, la longitud realmente ejecutada según especificaciones de Proyecto.
