ASD010

m

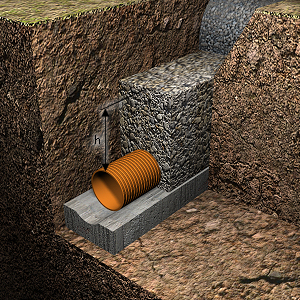

Zanja drenante.

$ 25.741,28

Zanja drenante con una pendiente mínima del 0,50%, para captación de aguas subterráneas, en cuyo fondo se dispone un tubo ranurado de PVC de doble pared, la exterior corrugada y la interior lisa, color teja RAL 8023, con ranurado a lo largo de un arco de 220° en el valle del corrugado, para drenaje, rigidez anular nominal 4 kN/m², de 200 mm de diámetro nominal, 182,4 mm de diámetro interior, longitud nominal 6 m, unión por copa con junta elástica de EPDM, colocado sobre radier de hormigón simple H20 (20) 20/6, no expuesto a ciclos hielo-deshielo, exposición a sulfatos despreciable, sin requerimiento de permeabilidad, docilidad blanda, de 10 cm de espesor, en forma de cuna para recibir el tubo y formar las pendientes, con relleno lateral y superior hasta 25 cm por encima de la generatriz superior del tubo con grava filtrante sin clasificar. Incluso lubricante para montaje. El precio no incluye la excavación ni el relleno principal.

Código

Unidad

Descripción

Cantidad

Precio

unitario

Importe

1

Materiales

mt10hmf090aieg

m³

Hormigón simple H20 (20) 20/6, no expuesto a ciclos hielo-deshielo, exposición a sulfatos despreciable, sin requerimiento de permeabilidad, docilidad blanda, con cemento grado normal, preparado en central, según NCh 170.Of85 y ACI 318-08.

0,066

56.685,57

3.741,25

mt11tdv015g

m

Tubo ranurado de PVC de doble pared, la exterior corrugada y la interior lisa, color teja RAL 8023, con ranurado a lo largo de un arco de 220° en el valle del corrugado, para drenaje, rigidez anular nominal 4 kN/m², de 200 mm de diámetro nominal, 182,4 mm de diámetro interior, longitud nominal 6 m, unión por copa con junta elástica de EPDM.

1,020

12.013,89

12.254,17

mt11ade100a

kg

Lubricante para unión mediante junta elástica de tubos y accesorios.

0,005

14.543,79

72,72

mt01ard030b

t

Grava filtrante sin clasificar.

0,418

12.488,29

5.220,11

Subtotal materiales:

21.288,25

2

Mano de obra

mo020

h

Maestro 1ª construcción.

0,198

8.093,61

1.602,53

mo112

h

Jornal especializado de construcción.

0,396

5.923,65

2.345,77

Subtotal mano de obra:

3.948,30

3

Herramientas

%

Herramientas

2,000

25.236,55

504,73

Coste de mantenimiento decenal: $ 772,24 en los primeros 10 años.

Costos directos (1+2+3):

25.741,28

ÍTEM ASD010: ZANJA DRENANTE.

CARACTERÍSTICAS TÉCNICAS

Zanja drenante con una pendiente mínima del 0,50%, para captación de aguas subterráneas, en cuyo fondo se dispone un tubo ranurado de PVC de doble pared, la exterior corrugada y la interior lisa, color teja RAL 8023, con ranurado a lo largo de un arco de 220° en el valle del corrugado, para drenaje, rigidez anular nominal 4 kN/m², de 200 mm de diámetro nominal, 182,4 mm de diámetro interior, longitud nominal 6 m, unión por copa con junta elástica de EPDM, colocado sobre radier de hormigón simple H20 (20) 20/6, no expuesto a ciclos hielo-deshielo, exposición a sulfatos despreciable, sin requerimiento de permeabilidad, docilidad blanda, de 10 cm de espesor, en forma de cuna para recibir el tubo y formar las pendientes, con relleno lateral y superior hasta 25 cm por encima de la generatriz superior del tubo con grava filtrante sin clasificar. Incluso lubricante para montaje.

CRITERIO DE CUBICACIÓN EN PROYECTO

Longitud medida en proyección horizontal, según documentación gráfica de Proyecto.

CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LOS ÍTEMS

PROCESO DE EJECUCIÓN

CONSERVACIÓN Y MANTENIMIENTO.

Se protegerá para evitar su contaminación.

CRITERIO DE CUBICACIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá, en proyección horizontal, la longitud realmente ejecutada según especificaciones de Proyecto.

CRITERIO DE VALORACIÓN ECONÓMICA

El precio no incluye la excavación ni el relleno principal.
