ASD020

Ud

Pozo drenante, de hormigón.

$ 255.439,73

Pozo drenante de elementos prefabricados de hormigón simple, de 1,00 m de diámetro, altura 1,5 m, con dispositivos de cubrición y cierre, instalado en aceras, zonas peatonales o estacionamientos comunitarios.

Código

Unidad

Descripción

Cantidad

Precio

unitario

Importe

1

Materiales

mt10haf090hqem

m³

Hormigón H35 (20) 20/6, no expuesto a ciclos hielo-deshielo, exposición a sulfatos moderada, con baja permeabilidad, expuesto a ambientes salinos, docilidad blanda, preparado en central, con cemento grado normal, según NCh 170.Of85 y ACI 318-08.

0,450

66.939,34

30.122,70

mt07ame110ilb

m²

Malla electrosoldada sin economía de borde tipo C 335 de acero AT56-50H, separación 150x150 mm, con barras longitudinales de 8 mm de diámetro y barras transversales de 8,0 mm de diámetro, según NCh 218.Of77.

1,750

4.144,98

7.253,72

mt46phm010b

Ud

Anillo prefabricado de hormigón simple, para pozo, unión rígida machihembrada con junta de goma, de 100 cm de diámetro interior y 50 cm de altura, resistencia a compresión mayor de 250 kg/cm².

1,000

25.514,56

25.514,56

mt46phm020b

Ud

Cono asimétrico para brocal de pozo, prefabricado de hormigón simple, unión rígida machihembrada con junta de goma, de 100 a 60 cm de diámetro interior y 60 cm de altura, resistencia a compresión mayor de 250 kg/cm².

1,000

36.038,75

36.038,75

mt46tpr010a

Ud

Tapa circular y marco de fundición dúctil de 660 mm de diámetro exterior y 40 mm de altura, paso libre de 550 mm, para pozo, carga de rotura 125 kN. Tapa revestida con pintura bituminosa y marco sin cierre ni junta.

1,000

30.290,08

30.290,08

mt46phm050

Ud

Pate de polipropileno conformado en U, para pozo, de 330x160 mm, sección transversal de D=25 mm.

4,000

2.996,79

11.987,16

mt10hmf090aeeg

m³

Hormigón simple H15 (20) 20/6, no expuesto a ciclos hielo-deshielo, exposición a sulfatos despreciable, sin requerimiento de permeabilidad, docilidad blanda, con cemento grado normal, preparado en central, según NCh 170.Of85 y ACI 318-08.

1,350

51.389,08

69.375,26

mt46phm060

m

Junta expansiva de estructura maciza.

1,000

2.068,74

2.068,74

Subtotal materiales:

212.650,97

2

Maquinaria

mq04cag010a

h

Camión con grúa de hasta 6 t.

0,230

26.749,61

6.152,41

Subtotal maquinaria:

6.152,41

3

Mano de obra

mo020

h

Maestro 1ª construcción.

4,793

4.823,28

23.117,98

mo113

h

Jornal construcción.

2,491

3.416,20

8.509,75

Subtotal mano de obra:

31.627,73

4

Herramientas

%

Herramientas

2,000

250.431,11

5.008,62

Coste de mantenimiento decenal: $ 12.771,99 en los primeros 10 años.

Costos directos (1+2+3+4):

255.439,73

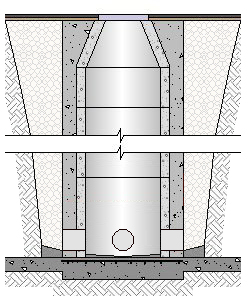

ÍTEM ASD020: POZO DRENANTE, DE HORMIGÓN.

CARACTERÍSTICAS TÉCNICAS

Suministro y montaje de pozo drenante compuesto por elementos prefabricados de hormigón simple, de 1,00 m de diámetro interior y de 1,5 m de altura útil interior, formado por: solera de 25 cm de espesor de hormigón armado H35 (20) 12/6, no expuesto a ciclos hielo-deshielo, exposición a sulfatos moderada, con baja permeabilidad, expuesto a ambientes salinos, docilidad blanda ligeramente armada con malla electrosoldada sin economía de borde tipo C 335 de acero AT56-50H, dispuesta en la cara superior de la solera; cono asimétrico para brocal de pozo, prefabricado de hormigón simple, unión rígida machihembrada con junta de goma, de 100 a 60 cm de diámetro interior y 60 cm de altura, resistencia a compresión mayor de 250 kg/cm²; anillo prefabricado de hormigón simple, para pozo, unión rígida machihembrada con junta de goma, de 100 cm de diámetro interior y 50 cm de altura, resistencia a compresión mayor de 250 kg/cm², con cierre de marco y tapa de fundición carga de rotura 125 kN, instalado en aceras, zonas peatonales o estacionamientos comunitarios. Incluso anillado superior, parte proporcional de material para conexiones y remates, realización de taladros, formación de canal en el fondo del pozo, junta expansiva para sellado de juntas, recibido de pates, recibido de marco y ajuste entre tapa y marco con material elastómero. Totalmente montado, conexionado y probado, sin incluir la excavación, las bombas de achique, ni el posterior relleno perimetral.

CRITERIO DE MEDICIÓN EN PROYECTO

Número de unidades previstas, según documentación gráfica de Proyecto.

CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LOS ÍTEMS

FASES DE EJECUCIÓN.

Replanteo y trazado del pozo en planta y alzado. Eliminación de las tierras sueltas del fondo de la excavación. Colocación de la malla electrosoldada. Vaciado y compactación del hormigón en formación de solera. Montaje de las piezas premoldeadas. Empalme y rejuntado de los colectores al pozo. Sellado de juntas. Realización del taladro. Limpieza de la superficie. Colocación de los pates. Vaciado y compactación del hormigón en relleno del trasdós del pozo. Colocación de marco, tapa de registro y accesorios.

CONSERVACIÓN Y MANTENIMIENTO.

Se protegerá frente a golpes, en especial durante el relleno y compactación de áridos, y frente al tráfico pesado.

CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá el número de unidades realmente ejecutadas según especificaciones de Proyecto.
