ASD025

Ud

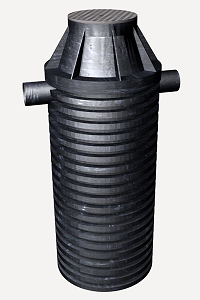

Pozo drenante prefabricado, de polietileno de alta densidad.

$ 820.806,13

Pozo drenante prefabricado de polietileno de alta densidad, de 1,5 m de altura y 1,00 m de diámetro exterior, con dos acometidas de 250 mm de diámetro, con cierre de marco y tapa de fundición carga de rotura 400 kN, instalado en calzadas de calles, incluyendo las peatonales, o zonas de estacionamiento para todo tipo de vehículos; sobre radier de 25 cm de espesor de hormigón armado H35 (20) 12/6, no expuesto a ciclos hielo-deshielo, exposición a sulfatos moderada, con baja permeabilidad, expuesto a ambientes salinos, docilidad blanda ligeramente armada con malla electrosoldada sin economía de borde tipo C 335 de acero AT56-50H. Incluso material para conexiones y remates y material elastómero para ajuste entre tapa y marco. El precio no incluye la excavación, las bombas de achique ni el relleno perimetral posterior con material de drenaje.

Código

Unidad

Descripción

Cantidad

Precio

unitario

Importe

1

Materiales

mt10haf090hqem

m³

Hormigón H35 (20) 20/6, no expuesto a ciclos hielo-deshielo, exposición a sulfatos moderada, con baja permeabilidad, expuesto a ambientes salinos, docilidad blanda, preparado en central, con cemento grado normal, según NCh 170.Of85 y ACI 318-08.

0,450

69.956,09

31.480,24

mt07ame110ilb

m²

Malla electrosoldada sin economía de borde tipo C 335 de acero AT56-50H, separación 150x150 mm, con barras longitudinales de 8 mm de diámetro y barras transversales de 8,0 mm de diámetro, según NCh 218.Of77.

1,750

5.010,81

8.768,92

mt46pdp010k

Ud

Pozo drenante prefabricado de polietileno de alta densidad, de 1,5 m de altura total, compuesto por base plana; cuerpo de tubo ranurado corrugado de doble pared, serie SN-4, rigidez anular nominal 4 kN/m² y 1000 mm de diámetro exterior; cono de reducción; escalera de pates y dos acometidas de 250 mm de diámetro soldadas al cuerpo del pozo.

1,000

667.240,65

667.240,65

mt46tpr010q

Ud

Tapa circular con bloqueo mediante tres pestañas y marco de fundición dúctil de 850 mm de diámetro exterior y 100 mm de altura, paso libre de 600 mm, para pozo, carga de rotura 400 kN. Tapa revestida con pintura bituminosa y marco provisto de junta de insonorización de polietileno y dispositivo contra robo.

1,000

78.859,52

78.859,52

Subtotal materiales:

786.349,33

2

Mano de obra

mo020

h

Maestro 1ª construcción.

1,319

8.093,61

10.675,47

mo113

h

Jornal construcción.

1,319

5.827,97

7.687,09

Subtotal mano de obra:

18.362,56

3

Herramientas

%

Herramientas

2,000

804.711,89

16.094,24

Coste de mantenimiento decenal: $ 41.040,31 en los primeros 10 años.

Costos directos (1+2+3):

820.806,13

ÍTEM ASD025: POZO DRENANTE PREFABRICADO, DE POLIETILENO DE ALTA DENSIDAD.

CARACTERÍSTICAS TÉCNICAS

Pozo drenante prefabricado de polietileno de alta densidad, de 1,5 m de altura y 1,00 m de diámetro exterior, con dos acometidas de 250 mm de diámetro, con cierre de marco y tapa de fundición carga de rotura 400 kN, instalado en calzadas de calles, incluyendo las peatonales, o zonas de estacionamiento para todo tipo de vehículos; sobre radier de 25 cm de espesor de hormigón armado H35 (20) 12/6, no expuesto a ciclos hielo-deshielo, exposición a sulfatos moderada, con baja permeabilidad, expuesto a ambientes salinos, docilidad blanda ligeramente armada con malla electrosoldada sin economía de borde tipo C 335 de acero AT56-50H. Incluso material para conexiones y remates y material elastómero para ajuste entre tapa y marco.

CRITERIO DE CUBICACIÓN EN PROYECTO

Número de unidades previstas, según documentación gráfica de Proyecto.

CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LOS ÍTEMS

FASES DE EJECUCIÓN.

Replanteo. Colocación de la malla electrosoldada. Vaciado y compactación del hormigón en formación de radier. Montaje. Conexionado de los colectores al pozo. Colocación de marco, tapa de registro y accesorios. Comprobación de su correcto funcionamiento.

CONSERVACIÓN Y MANTENIMIENTO.

Se protegerá frente a golpes, en especial durante el relleno y compactación de áridos, y frente al tráfico pesado.

CRITERIO DE CUBICACIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá el número de unidades realmente ejecutadas según especificaciones de Proyecto.

CRITERIO DE VALORACIÓN ECONÓMICA

El precio no incluye la excavación, las bombas de achique ni el relleno perimetral posterior con material de drenaje.
