EMZ310

m²

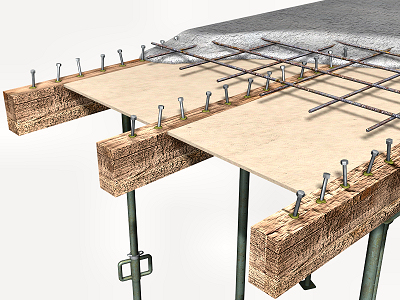

Refuerzo de losa de madera, mediante conectores y hormigón liviano.

$ 29.800,02

Refuerzo de losa de viguetas de madera, mediante la disposición en taladros de 5 conectores por m² de losa, formados por tornillos de acero galvanizado (calidad 6.8 según ISO 898-1), con cabeza hexagonal, de 12 mm de diámetro y 100 mm de longitud, fijados a las vigas con resina epoxi-acrilato, libre de estireno; y 15 conectores por m² de losa, formados por tornillos de acero galvanizado (calidad 6.8 según ISO 898-1), con cabeza hexagonal, de 10 mm de diámetro y 80 mm de longitud, fijados a las viguetas con resina epoxi-acrilato, libre de estireno; colocación de malla electrosoldada sin economía de borde tipo C 139 de acero AT56-50H y vaciado de capa de compresión de 5 cm de espesor de hormigón liviano HLE-25/B/10/IIa, densidad entre 1200 y 1500 kg/m³, (cantidad mínima de cemento 275 kg/m³), preparado en central,  y vaciado con balde concretero.

Descompuesto

Ud

Descomposición

Rend.

Precio unitario

Precio partida

mt08efu010b

m²

Sistema de moldaje continuo para losa armada en una dirección de hormigón armado, entre 3 y 4 m de altura libre de planta, compuesto de: puntales, sopandas metálicas y superficie del moldaje de madera tratada reforzada con varillas y perfiles.

1,000

5.103,06

5.103,06

mt26reh100e

Ud

Cartucho de resina epoxi-acrilato, libre de estireno, de dos componentes, con dosificador y boquilla de mezcla automática, de 825 ml, para anclajes estructurales verticales y horizontales.

0,180

8.731,23

1.571,62

mt07rem020er

Ud

Tornillo de acero galvanizado calidad 6.8 según ISO 898-1, tipo M-12, de cabeza hexagonal y rosca métrica total según DIN 931 e ISO 4014, de 12 mm de diámetro y 100 mm de longitud, con tuerca y arandela, para su utilización, fijados con resina, como conectores en vigas y viguetas de madera.

5,000

194,89

974,45

mt07rem020dp

Ud

Tornillo de acero galvanizado calidad 6.8 según ISO 898-1, tipo M-10, de cabeza hexagonal y rosca métrica total según DIN 931 e ISO 4014, de 10 mm de diámetro y 80 mm de longitud, con tuerca y arandela, para su utilización, fijados con resina, como conectores en vigas y viguetas de madera.

15,000

106,87

1.603,05

mt07ame110ada

m²

Malla electrosoldada sin economía de borde tipo C 139 de acero AT56-50H, separación 100x100 mm, con barras longitudinales de 4,2 mm de diámetro y barras transversales de 4,2 mm de diámetro, según NCh 218.Of77.

1,100

1.718,54

1.890,39

mt10hes050gbg

m³

Hormigón liviano estructural HLE-25/B/10/IIa, de entre 1200 y 1500 kg/m³ de densidad, cantidad mínima de cemento 275 kg/m³, preparado en central.

0,053

101.251,86

5.366,35

mo020

h

Maestro 1ª construcción.

1,416

4.822,11

6.828,11

mo077

h

Ayudante construcción.

1,416

3.550,66

5.027,73

%

Medios auxiliares

2,000

28.364,76

567,30

%

Costes indirectos

3,000

28.932,06

867,96

Coste de mantenimiento decenal: $ 596,00 en los primeros 10 años.

Total:

29.800,02

UNIDAD DE OBRA EMZ310: REFUERZO DE LOSA DE MADERA, MEDIANTE CONECTORES Y HORMIGÓN LIVIANO.

MEDIDAS PARA ASEGURAR LA COMPATIBILIDAD ENTRE LOS DIFERENTES PRODUCTOS, ELEMENTOS Y SISTEMAS CONSTRUCTIVOS QUE COMPONEN LA UNIDAD DE OBRA.

No se pondrá en contacto directo el acero con otros metales ni con yesos.

CARACTERÍSTICAS TÉCNICAS

Refuerzo de losa de viguetas de madera, mediante la disposición en taladros de 5 conectores por m² de losa, formados por tornillos de acero galvanizado (calidad 6.8 según ISO 898-1), de 12 mm de diámetro y 100 mm de longitud, con cabeza hexagonal, rosca métrica total, tuercas y arandelas, fijados a las vigas con resina epoxi-acrilato, libre de estireno; y 15 conectores por m² de losa, formados por tornillos de acero galvanizado (calidad 6.8 según ISO 898-1), de 10 mm de diámetro y 80 mm de longitud, con cabeza hexagonal, rosca métrica total, tuercas y arandelas, fijados a las viguetas con resina epoxi-acrilato, libre de estireno; colocación de malla electrosoldada sin economía de borde tipo C 139 de acero AT56-50H, separación 100x100 mm y Ø longitudinal 4,2 mm y vaciado de capa de compresión de 5 cm de espesor de hormigón liviano HLE-25/B/10/IIa, densidad entre 1200 y 1500 kg/m³, (cantidad mínima de cemento 275 kg/m³), preparado en central,  y vaciado con balde concretero. Incluso parte proporcional de replanteo, realización de taladros en la madera, limpieza de la cara superior de la losa y montaje y retiro del sistema de moldaje.

CRITERIO DE MEDICIÓN EN PROYECTO

Superficie medida según documentación gráfica de Proyecto.

CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA

PROCESO DE EJECUCIÓN

CONSERVACIÓN Y MANTENIMIENTO.

Se evitará la actuación sobre el elemento de acciones mecánicas no previstas en el cálculo.

CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá la superficie realmente ejecutada según especificaciones de Proyecto.
