EMC020

Ud

Cercha de gran escuadría.

$ 265.997,41

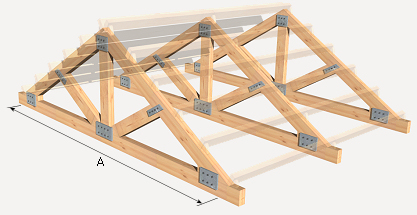

Cercha de gran escuadría de 4 m de luz, pendiente 30%, formada por piezas de madera aserrada de pino silvestre (Pinus sylvestris), clase resistente C18, protección de la madera con clase de penetración NP2; conexiones con elementos metálicos de unión y apoyo, de acero; separación entre cerchas hasta 5 m.

Código

Unidad

Descripción

Cantidad

Precio

unitario

Importe

1

Materiales

mt07mee031aj

Ud

Cercha de gran escuadría formada por piezas de 7x15 a 10x20 cm de sección y uniones mediante elementos metálicos; de madera aserrada de pino silvestre (Pinus sylvestris), acabado cepillado, para una luz de 4 m y pendiente 30 %, clase resistente C18, protección frente a agentes bióticos que se corresponde con la clase de penetración NP2 (3 mm en las caras laterales de la albura).

1,000

45.821,09

45.821,09

mt07mee011a

kg

Elementos de acero con protección Fe/Zn 12c frente a la corrosión, para ensamble de estructuras de madera

75,000

2.171,43

162.857,25

Subtotal materiales:

208.678,34

2

Mano de obra

mo048

h

Maestro 1ª montador de estructura de madera.

7,465

5.100,05

38.071,87

mo095

h

Ayudante montador de estructura de madera.

3,733

3.758,79

14.031,56

Subtotal mano de obra:

52.103,43

3

Herramientas

%

Herramientas

2,000

260.781,77

5.215,64

Coste de mantenimiento decenal: $ 45.219,56 en los primeros 10 años.

Costos directos (1+2+3):

265.997,41

ÍTEM EMC020: CERCHA DE GRAN ESCUADRÍA.

MEDIDAS PARA ASEGURAR LA COMPATIBILIDAD ENTRE LOS DIFERENTES PRODUCTOS, ELEMENTOS Y SISTEMAS CONSTRUCTIVOS QUE COMPONEN EL ÍTEM.

Se evitará el contacto directo de la madera con el cemento y la cal.

CARACTERÍSTICAS TÉCNICAS

Suministro y colocación de cercha de gran escuadría de 4 m de luz, pendiente 30%, formada por piezas de 7x15 a 10x20 cm de sección de madera aserrada de pino silvestre (Pinus sylvestris), acabado cepillado, clase resistente C18, protección frente a agentes bióticos que se corresponde con la clase de penetración NP2 (3 mm en las caras laterales de la albura); conexiones con elementos metálicos de unión y apoyo, de acero con protección Fe/Zn 12c frente a la corrosión; separación entre cerchas hasta 5 m. Incluso cortes, entalladuras para su correcto acoplamiento, nivelación y colocación de los elementos de atado y refuerzo. Trabajada en taller y colocada en obra.

CRITERIO DE MEDICIÓN EN PROYECTO

Número de unidades previstas, incluyendo en su conjunto todos los elementos que las forman (pendolón, pares, tirantes, material de montaje, etc.), según documentación gráfica de Proyecto.

CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LOS ÍTEMS

PROCESO DE EJECUCIÓN

CONSERVACIÓN Y MANTENIMIENTO.

Se evitará la actuación sobre el elemento de acciones mecánicas no previstas en el cálculo.

CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá el número de unidades realmente ejecutadas según especificaciones de Proyecto. Se consideran incluidos todos los elementos integrantes de la estructura señalados en los planos y detalles del Proyecto.
