EHB050

m²

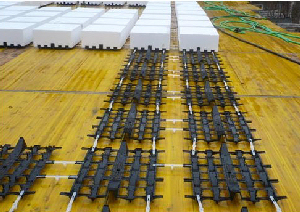

Sistema Basenet "DALIFORMA", de aligeramiento de losas nervadas.

$ 50.201,71

Estructura de hormigón armado, realizada con hormigón H20 (20) 20/6, no expuesto a ciclos hielo-deshielo, exposición a sulfatos despreciable, sin requerimiento de permeabilidad, no expuesto a ambientes salinos, docilidad blanda, preparado en obra, con cemento grado normal, y vaciado con medios manuales, volumen total de hormigón 0,214 m³/m², considerando un 30% de superficie macizada, y acero A63-42H, con una cuantía total de 15 kg/m²; formada por: losa nervada, horizontal, sobre sistema de moldaje continuo; nervios en sitio de 10 cm, intereje 70 cm; casetón de EPS moldeado, de 60x60x16,5 cm, modelo C165, del sistema Basenet "DALIFORMA", para aligeramiento de losa nervada de 20+5 cm de canto y 3,5 cm de recubrimiento inferior de hormigón; malla electrosoldada sin economía de borde tipo C 139 de acero AT56-50H, en capa de compresión. Sin incluir repercusión de pilares.

Descompuesto

Ud

Descomposición

Rend.

Precio unitario

Precio partida

mt07alm020a

Ud

Puntal metálico telescópico de hasta 3 m de altura. Incluso parte proporcional de trípodes de estabilización.

0,067

19.886,10

1.332,37

mt50spa050k

m³

Tablón de madera de pino, dimensiones 20x7,2 cm.

0,002

210.959,64

421,92

mt07alm010a

m²

Estructura soporte metálica para sistema de moldaje recuperable compuesta de: portasopandas, sopandas, tabica perimetral y chapa de remate de pilares.

0,011

12.076,57

132,84

mt07alp030d

m²

Tablero aglomerado hidrófugo reforzado de 35 mm de espesor, para evitar la flecha en las zonas de macizados y capiteles.

0,275

8.755,51

2.407,77

mt50spa101

kg

Clavos de acero.

0,025

795,42

19,89

mt07cpd010a

Ud

Casetón de EPS moldeado, de 60x60x16,5 cm, modelo C165, del sistema Basenet "DALIFORMA", para aligeramiento de losa nervada de 20+5 cm de canto y 3,5 cm de recubrimiento inferior de hormigón.

1,430

2.559,18

3.659,63

mt07cpd020a

Ud

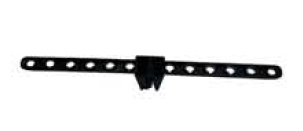

Repercusión, por m², de piezas especiales de polipropileno reciclado (plantillas, replanteadores, separadores de armaduras y clavos de poliamida), necesarias para el montaje del sistema Basenet "DALIFORMA", de aligeramiento de losa nervada de 3,5 cm de recubrimiento inferior.

1,000

3.008,77

3.008,77

mt07aco100a

kg

Acero en barras con resaltes, A63-42H, elaborado en taller y colocado en obra, diámetros varios, según NCh204.Of77.

15,750

692,36

10.904,67

mt08var050

kg

Alambre galvanizado para atar, de 1,30 mm de diámetro.

0,150

760,84

114,13

mt07ame110ada

m²

Malla electrosoldada sin economía de borde tipo C 139 de acero AT56-50H, separación 100x100 mm, con barras longitudinales de 4,2 mm de diámetro y barras transversales de 4,2 mm de diámetro, según NCh 218.Of77.

1,100

2.061,18

2.267,30

mt08aaa010a

m³

Agua.

0,036

1.037,51

37,35

mt01arg000e

m³

Arena cribada.

0,097

11.311,59

1.097,22

mt01arg001ei

m³

Árido grueso homogeneizado, de tamaño máximo 20 mm.

0,167

18.495,98

3.088,83

mt08cem000e

kg

Cemento gris en sacos.

62,060

113,02

7.014,02

mq06hor010

h

Concretera.

0,147

1.159,11

170,39

mo043

h

Maestro 1ª carpintero de obra gruesa.

0,563

4.456,51

2.509,02

mo089

h

Ayudante carpintero de obra gruesa.

0,530

3.128,17

1.657,93

mo042

h

Maestro 1ª enfierrador.

0,239

4.456,51

1.065,11

mo088

h

Ayudante enfierrador.

0,259

3.128,17

810,20

mo044

h

Maestro 1ª concretero.

0,567

4.456,51

2.526,84

mo090

h

Ayudante concretero.

0,567

3.128,17

1.773,67

mo111

h

Jornal construcción.

0,298

2.861,42

852,70

mo110

h

Jornal especializado de construcción.

0,312

2.920,74

911,27

%

Medios auxiliares

2,000

47.783,84

955,68

%

Costes indirectos

3,000

48.739,52

1.462,19

Coste de mantenimiento decenal: $ 2.510,09 en los primeros 10 años.

Total:

50.201,71

UNIDAD DE OBRA EHB050: SISTEMA BASENET "DALIFORMA", DE ALIGERAMIENTO DE LOSAS NERVADAS.

CARACTERÍSTICAS TÉCNICAS

Formación de estructura de hormigón armado, realizada con hormigón H20 (20) 20/6, no expuesto a ciclos hielo-deshielo, exposición a sulfatos despreciable, sin requerimiento de permeabilidad, no expuesto a ambientes salinos, docilidad blanda, preparado en obra, con cemento grado normal, y vaciado con medios manuales, con un volumen total de hormigón 0,214 m³/m², considerando un 30% de superficie macizada, y acero A63-42H, para elaboración de la armadura (corte, doblado y conformado de elementos) en taller de obra y montaje en zona de ábacos, vigas, nervios y zunchos, con una cuantía de 15 kg/m²; compuesta de los siguientes elementos: LOSA NERVADA: horizontal; nervios de hormigón en sitio de 10 cm de espesor, intereje 70 cm; casetón de EPS moldeado, de 60x60x16,5 cm, modelo C165, del sistema Basenet "DALIFORMA", para aligeramiento de losa nervada de 20+5 cm de canto y 3,5 cm de recubrimiento inferior de hormigón; capa de compresión de 5 cm de espesor, con armadura de reparto formada por malla electrosoldada sin economía de borde tipo C 139 de acero AT56-50H, separación 100x100 mm y Ø longitudinal 4,2 mm; incluso parte proporcional de macizado de capiteles, refuerzo de huecos y zunchos perimetrales de planta, montaje y desmontaje del sistema de moldaje continuo con puntales, sopandas metálicas y superficie de moldaje de madera tratada reforzada con varillas y perfiles. Sin incluir repercusión de pilares.

CRITERIO DE MEDICIÓN EN PROYECTO

Superficie medida en verdadera magnitud desde las caras exteriores de los zunchos del perímetro, según documentación gráfica de Proyecto, deduciendo los huecos de superficie mayor de 6 m².

CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA

PROCESO DE EJECUCIÓN

CONSERVACIÓN Y MANTENIMIENTO.

Se evitará la actuación sobre el elemento de acciones mecánicas no previstas en el cálculo.

CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá, en verdadera magnitud, desde las caras exteriores de los zunchos del perímetro, la superficie realmente ejecutada según especificaciones de Proyecto, deduciendo los huecos de superficie mayor de 6 m². Se consideran incluidos todos los elementos integrantes de la estructura señalados en los planos y detalles del Proyecto.
