EHR010 |
m² |
Losa nervada. |
$ 43.082,29 |
||
Losa nervada de hormigón armado, horizontal, canto total 30 = 25+5 cm, realizado con hormigón H20 (20) 20/6, no expuesto a ciclos hielo-deshielo, exposición a sulfatos despreciable, sin requerimiento de permeabilidad, no expuesto a ambientes salinos, docilidad blanda, preparado en obra, con cemento grado normal, y vaciado con medios manuales, volumen 0,206 m³/m², y acero A63-42H, cuantía 15 kg/m²; sobre sistema de moldaje continuo; nervios en sitio 10 cm, intereje 80 cm; bloque de hormigón, 70x23x25 cm; malla electrosoldada sin economía de borde tipo C 139 de acero AT56-50H, en capa de compresión; altura libre de planta de hasta 3 m. Sin incluir repercusión de pilares. |
Descompuesto |
Ud |
Descomposición |
Rend. |
Precio unitario |
Precio partida |
mt07alm020a |
Ud |
Puntal metálico telescópico de hasta 3 m de altura. Incluso parte proporcional de trípodes de estabilización. |
0,067 |
16.431,45 |
1.100,91 |
mt50spa050m |
m³ |
Tablón de madera de pino, dimensiones 20x7,2 cm. |
0,002 |
171.981,53 |
343,96 |
mt07alm010a |
m² |
Estructura soporte metálica para sistema de moldaje recuperable compuesta de: portasopandas, sopandas, tabica perimetral y chapa de remate de pilares. |
0,011 |
9.978,61 |
109,76 |
mt07alp030d |
m² |

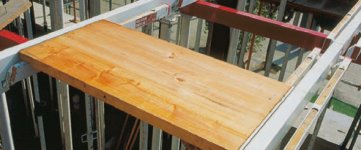

Tablero aglomerado hidrófugo reforzado de 35 mm de espesor, para evitar la flecha en las zonas de macizados y capiteles. |
0,275 |
7.234,50 |
1.989,49 |
mt50spa101 |
kg |
Clavos de acero. |
0,025 |
733,04 |
18,33 |
mt07cho010k |
Ud |
Bloque de hormigón, 70x23x25 cm, para losa nervada. Incluso parte proporcional de piezas especiales. |
3,495 |
629,87 |
2.201,40 |
mt08cor010a |
m |
Molde de poliestireno expandido para cornisa. |
0,100 |
4.967,47 |
496,75 |
mt07aco020h |
Ud |
Separador homologado para losas nervadas. |
1,200 |
31,44 |
37,73 |
mt07aco100a |
kg |
Acero en barras con resaltes, A63-42H, diámetros varios, según NCh204.Of77. |
15,750 |
572,09 |
9.010,42 |
mt08var050 |
kg |
Alambre galvanizado para atar, de 1,30 mm de diámetro. |
0,150 |
620,26 |
93,04 |
mt07ame110ada |
m² |
Malla electrosoldada sin economía de borde tipo C 139 de acero AT56-50H, separación 100x100 mm, con barras longitudinales de 4,2 mm de diámetro y barras transversales de 4,2 mm de diámetro, según NCh 218.Of77. |
1,100 |
1.718,54 |
1.890,39 |
mt08aaa010a |
m³ |
Agua. |
0,035 |
845,81 |
29,60 |
mt01arg000e |
m³ |
Arena cribada. |
0,093 |
10.186,90 |
947,38 |
mt01arg001ei |
m³ |
Árido grueso homogeneizado, de tamaño máximo 20 mm. |
0,161 |
16.656,97 |
2.681,77 |
mt08cem000e |
kg |
Cemento gris en sacos. |
59,740 |
92,14 |
5.504,44 |
mq06hor010 |
h |
Concretera. |
0,141 |
951,93 |
134,22 |
mo044 |
h |
Maestro 1ª carpintero de obra gruesa. |
0,630 |
5.062,66 |
3.189,48 |
mo091 |
h |
Ayudante carpintero de obra gruesa. |
0,597 |
3.728,96 |
2.226,19 |
mo043 |
h |
Maestro 1ª enfierrador. |
0,239 |
5.062,66 |
1.209,98 |
mo090 |
h |
Ayudante enfierrador. |
0,259 |
3.728,96 |
965,80 |
mo045 |
h |
Maestro 1ª concretero. |
0,546 |
5.062,66 |
2.764,21 |
mo092 |
h |
Ayudante concretero. |
0,546 |
3.728,96 |
2.036,01 |
mo113 |
h |
Jornal construcción. |
0,287 |
3.415,37 |
980,21 |
mo112 |
h |
Jornal especializado de construcción. |
0,300 |
3.486,17 |
1.045,85 |
% |
Medios auxiliares |
2,000 |
41.007,32 |
820,15 |
|
% |
Costes indirectos |
3,000 |
41.827,47 |
1.254,82 |
|
Coste de mantenimiento decenal: $ 2.154,11 en los primeros 10 años. |
Total: |
43.082,29 |
Pliego de condiciones
UNIDAD DE OBRA EHR010: LOSA NERVADA. CARACTERÍSTICAS TÉCNICAS Formación de losa nervada de hormigón armado, horizontal, con altura libre de planta de hasta 3 m, canto total 30 = 25+5 cm, realizado con hormigón H20 (20) 20/6, no expuesto a ciclos hielo-deshielo, exposición a sulfatos despreciable, sin requerimiento de permeabilidad, no expuesto a ambientes salinos, docilidad blanda, preparado en obra, con cemento grado normal, y vaciado con medios manuales, volumen 0,206 m³/m², y acero A63-42H para corte, doblado y armado del acero en el área de procesamiento de armadura, en obra, y montaje en zona de ábacos, nervios y zunchos, cuantía 15 kg/m²; montaje y desmontaje del sistema de moldaje continuo con puntales, sopandas metálicas y superficie de moldaje de madera tratada reforzada con varillas y perfiles; nervios de hormigón en sitio de 10 cm de espesor, intereje 80 cm; bloque de hormigón, 70x23x25 cm; capa de compresión de 5 cm de espesor, con armadura de reparto formada por malla electrosoldada sin economía de borde tipo C 139 de acero AT56-50H, separación 100x100 mm y Ø longitudinal 4,2 mm. Remate en borde de losa con molde de poliestireno expandido para cornisa. Incluso parte proporcional de macizado de capiteles, refuerzo de huecos y zunchos perimetrales de planta. Sin incluir repercusión de pilares. CRITERIO DE MEDICIÓN EN PROYECTO Superficie medida en verdadera magnitud desde las caras exteriores de los zunchos del perímetro, según documentación gráfica de Proyecto, deduciendo los huecos de superficie mayor de 6 m². CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA AMBIENTALES. Se suspenderán los trabajos de vaciado cuando llueva con intensidad, nieve, exista viento excesivo, una temperatura ambiente superior a 40°C o se prevea que dentro de las 48 horas siguientes pueda descender la temperatura ambiente por debajo de los 0°C. DEL CONTRATISTA. Dispondrá en obra de una serie de medios, en previsión de que se produzcan cambios bruscos de las condiciones ambientales durante el vaciado o posterior periodo de fraguado, no pudiendo comenzarse el vaciado de los diferentes elementos sin la autorización por escrito del Director de Ejecución de la obra. PROCESO DE EJECUCIÓN FASES DE EJECUCIÓN. Replanteo del sistema de moldaje. Montaje del sistema de moldaje. Replanteo de la geometría de la planta sobre el moldaje. Colocación de casetones y moldes para cornisas. Colocación de las armaduras con separadores homologados. Preparación del hormigón. Vaciado y compactación del hormigón. Regleado y nivelación de la capa de compresión. Curado del hormigón. Retiro del sistema de moldaje. Reparación de defectos superficiales. CONDICIONES DE TERMINACIÓN. La losa será monolítica y transmitirá correctamente las cargas. La superficie quedará uniforme y sin irregularidades. CONSERVACIÓN Y MANTENIMIENTO. Se evitará la actuación sobre el elemento de acciones mecánicas no previstas en el cálculo. CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO Se medirá, en verdadera magnitud, desde las caras exteriores de los zunchos del perímetro, la superficie realmente ejecutada según especificaciones de Proyecto, deduciendo los huecos de superficie mayor de 6 m². Se consideran incluidos todos los elementos integrantes de la estructura señalados en los planos y detalles del Proyecto. |
