QAB312

m²

Azotea transitable, no ventilada, con piso fijo, para uso deportivo. Imprimación con láminas de PVC.

$ 51.054,86

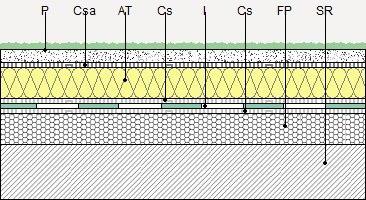

Azotea transitable, no ventilada, con piso fijo, tipo invertida, pendiente del 1% al 5%, para uso deportivo. FORMACIÓN DE PENDIENTES: mediante encintado de limatesas, limahoyas y juntas con maestras de ladrillo cerámico hueco doble y capa de arcilla expandida, vertida en seco y consolidada en su superficie con lechada de cemento, proporcionando una resistencia a compresión de 1 MPa y con una conductividad térmica de 0,087 W/(mK), con espesor medio de 10 cm; con capa de regularización de mortero de cemento, confeccionado en obra, dosificación 1:6 de 4 cm de espesor, acabado platachado; IMPERMEABILIZACIÓN: tipo monocapa, no adherida, formada por una lámina impermeabilizante flexible de PVC-P, (fv), de 1,2 mm de espesor, con armadura de velo de fibra de vidrio, y con resistencia a la intemperie, fijada en solapes y bordes mediante soldadura termoplástica; CAPA SEPARADORA BAJO IMPERMEABILIZACIÓN: geotextil no tejido compuesto por fibras de poliéster unidas por agujeteado, (300 g/m²); AISLAMIENTO TÉRMICO: panel rígido de poliestireno extruido, de superficie lisa y mecanizado lateral a media madera, de 40 mm de espesor, resistencia a compresión >= 300 kPa; CAPA SEPARADORA BAJO PROTECCIÓN: geotextil no tejido compuesto por fibras de poliéster unidas por agujeteado, (200 g/m²); CAPA DE PROTECCIÓN: revestimiento continuo sintético, formado por la aplicación sucesiva de una capa de mortero epoxi bicomponente, abrasión Taber en seco < 0,2 g y rendimiento aproximado de 0,80 kg/m²; dos capas de mortero bicomponente a base de resinas acrílico-epoxi, abrasión Taber en seco < 0,2 g y rendimiento aproximado de 0,4 kg/m² por capa; y una capa de sellado con pintura bicomponente a base de resinas acrílico-epoxi, abrasión Taber en seco < 0,2 g, viscosidad > 40 poises y rendimiento aproximado de 0,2 kg/m²; extendidas a mano mediante rastras de banda de goma en capas uniformes con un espesor total aproximado de 1,0 mm, colocado sobre base de hormigón H25 (20) 20/6, no expuesto a ciclos hielo-deshielo, exposición a sulfatos despreciable, sin requerimiento de permeabilidad, no expuesto a ambientes salinos, docilidad blanda de 10 cm de espesor, armado con malla electrosoldada sin economía de borde tipo C 131 de acero AT56-50H, separación 150x150 mm y Ø longitudinal 5,0 mm. El precio no incluye la ejecución y el sellado de las juntas ni la ejecución de remates en los encuentros con paramentos y desagües.

Código

Unidad

Descripción

Cantidad

Precio

unitario

Importe

1

Materiales

mt04lvc010c

Ud

Ladrillo cerámico hueco doble, para revestir, 24x11,5x9 cm, densidad 780 kg/m³.

3,000

78,67

236,01

mt01arl030aa

m³

Arcilla expandida, suministrada en sacos.

0,100

83.059,13

8.305,91

mt09lec020b

m³

Lechada de cemento 1/3 CEM II/B-P 32,5 N.

0,010

57.224,85

572,25

mt16pea020b

m²

Panel rígido de poliestireno expandido, mecanizado lateral recto, de 20 mm de espesor, resistencia térmica 0,55 m²K/W, conductividad térmica 0,036 W/(mK), para junta de proyecto.

0,010

1.187,98

11,88

mt08aaa010a

m³

Agua.

0,008

836,31

6,69

mt01arg005a

t

Arena de cantera, para mortero preparado en obra.

0,065

11.003,26

715,21

mt08cem000e

kg

Cemento gris en sacos.

10,000

91,10

911,00

mt14gsa020dg

m²

Geotextil no tejido compuesto por fibras de poliéster unidas por agujeteado, con una resistencia a la tracción longitudinal de 3,45 kN/m, una resistencia a la tracción transversal de 3,45 kN/m, una apertura de cono a la prueba de perforación dinámica según ISO 13433 inferior a 15 mm, resistencia CBR a punzonamiento 0,8 kN y una masa superficial de 300 g/m².

2,100

802,44

1.685,12

mt15dan010c

m²

Lámina impermeabilizante flexible de PVC-P, (fv), de 1,2 mm de espesor, con armadura de velo de fibra de vidrio, y con resistencia a la intemperie.

1,050

5.970,37

6.268,89

mt15dan020b

m

Perfil colaminado de lámina de acero y PVC-P, plano, para remate de imprimación en los extremos de las láminas de PVC-P y en encuentros con elementos verticales.

0,400

2.291,41

916,56

mt16pxa010ab

m²

Panel rígido de poliestireno extruido, de superficie lisa y mecanizado lateral a media madera, de 40 mm de espesor, resistencia a compresión >= 300 kPa, resistencia térmica 1,2 m²K/W, conductividad térmica 0,034 W/(mK), Euroclase E de reacción al fuego, con código de designación XPS-EN 13164-T1-CS(10/Y)300-DLT(2)5-DS(70,90)-WL(T)0,7-FTCI1.

1,050

2.482,90

2.607,05

mt14gsa020ce

m²

Geotextil no tejido compuesto por fibras de poliéster unidas por agujeteado, con una resistencia a la tracción longitudinal de 1,63 kN/m, una resistencia a la tracción transversal de 2,08 kN/m, una apertura de cono a la prueba de perforación dinámica según ISO 13433 inferior a 27 mm, resistencia CBR a punzonamiento 0,4 kN y una masa superficial de 200 g/m².

1,050

468,76

492,20

mt07ame110ccb

m²

Malla electrosoldada sin economía de borde tipo C 131 de acero AT56-50H, separación 150x150 mm, con barras longitudinales de 5 mm de diámetro y barras transversales de 5,0 mm de diámetro, según NCh 218.Of77.

1,100

1.824,36

2.006,80

mt10haf090aiem

m³

Hormigón H25 (20) 20/6, no expuesto a ciclos hielo-deshielo, exposición a sulfatos despreciable, sin requerimiento de permeabilidad, no expuesto a ambientes salinos, docilidad blanda, preparado en central, con cemento grado normal, según NCh 170.Of85 y ACI 318-08.

0,100

56.782,09

5.678,21

mt47adc010a

kg

Mortero epoxi bicomponente.

0,800

2.223,83

1.779,06

mt47adc020a

kg

Mortero bicomponente a base de resinas acrílico-epoxi.

0,800

7.287,08

5.829,66

mt47adc030a

kg

Pintura bicomponente a base de resinas acrílico-epoxi.

0,200

7.879,59

1.575,92

Subtotal materiales:

39.598,42

2

Maquinaria

mq06hor010

h

Concretera.

0,038

913,82

34,73

Subtotal maquinaria:

34,73

3

Mano de obra

mo020

h

Maestro 1ª construcción.

0,650

5.466,67

3.553,34

mo113

h

Jornal construcción.

1,051

3.903,77

4.102,86

mo029

h

Maestro 1ª aplicador de membranas impermeabilizantes.

0,226

5.466,67

1.235,47

mo067

h

Ayudante aplicador de membranas impermeabilizantes.

0,226

4.063,51

918,35

mo054

h

Maestro 1ª montador de aislamientos.

0,063

5.628,66

354,61

mo101

h

Ayudante montador de aislamientos.

0,063

4.063,51

256,00

Subtotal mano de obra:

10.420,63

4

Herramientas

%

Herramientas

2,000

50.053,78

1.001,08

Coste de mantenimiento decenal: $ 16.848,10 en los primeros 10 años.

Costos directos (1+2+3+4):

51.054,86

ÍTEM QAB312: AZOTEA TRANSITABLE, NO VENTILADA, CON PISO FIJO, PARA USO DEPORTIVO. IMPRIMACIÓN CON LÁMINAS DE PVC.

MEDIDAS PARA ASEGURAR LA COMPATIBILIDAD ENTRE LOS DIFERENTES PRODUCTOS, ELEMENTOS Y SISTEMAS CONSTRUCTIVOS QUE COMPONEN EL ÍTEM.

Se prestará especial atención a las incompatibilidades de uso que se especifican en las fichas técnicas de los diferentes elementos que pudieran componer la cubierta (soporte resistente, formación de pendientes, aislamiento térmico, imprimación y capas separadoras).

CARACTERÍSTICAS TÉCNICAS

Azotea transitable, no ventilada, con piso fijo, tipo invertida, pendiente del 1% al 5%, para uso deportivo. FORMACIÓN DE PENDIENTES: mediante encintado de limatesas, limahoyas y juntas con maestras de ladrillo cerámico hueco doble y capa de arcilla expandida, vertida en seco y consolidada en su superficie con lechada de cemento, proporcionando una resistencia a compresión de 1 MPa y con una conductividad térmica de 0,087 W/(mK), con espesor medio de 10 cm; con capa de regularización de mortero de cemento, confeccionado en obra, dosificación 1:6 de 4 cm de espesor, acabado platachado; IMPERMEABILIZACIÓN: tipo monocapa, no adherida, formada por una lámina impermeabilizante flexible de PVC-P, (fv), de 1,2 mm de espesor, con armadura de velo de fibra de vidrio, y con resistencia a la intemperie, fijada en solapes y bordes mediante soldadura termoplástica; CAPA SEPARADORA BAJO IMPERMEABILIZACIÓN: geotextil no tejido compuesto por fibras de poliéster unidas por agujeteado, (300 g/m²); AISLAMIENTO TÉRMICO: panel rígido de poliestireno extruido, de superficie lisa y mecanizado lateral a media madera, de 40 mm de espesor, resistencia a compresión >= 300 kPa; CAPA SEPARADORA BAJO PROTECCIÓN: geotextil no tejido compuesto por fibras de poliéster unidas por agujeteado, (200 g/m²); CAPA DE PROTECCIÓN: revestimiento continuo sintético, formado por la aplicación sucesiva de una capa de mortero epoxi bicomponente, abrasión Taber en seco < 0,2 g y rendimiento aproximado de 0,80 kg/m²; dos capas de mortero bicomponente a base de resinas acrílico-epoxi, abrasión Taber en seco < 0,2 g y rendimiento aproximado de 0,4 kg/m² por capa; y una capa de sellado con pintura bicomponente a base de resinas acrílico-epoxi, abrasión Taber en seco < 0,2 g, viscosidad > 40 poises y rendimiento aproximado de 0,2 kg/m²; extendidas a mano mediante rastras de banda de goma en capas uniformes con un espesor total aproximado de 1,0 mm, colocado sobre base de hormigón H25 (20) 20/6, no expuesto a ciclos hielo-deshielo, exposición a sulfatos despreciable, sin requerimiento de permeabilidad, no expuesto a ambientes salinos, docilidad blanda de 10 cm de espesor, armado con malla electrosoldada sin economía de borde tipo C 131 de acero AT56-50H, separación 150x150 mm y Ø longitudinal 5,0 mm.

CRITERIO DE CUBICACIÓN EN PROYECTO

Superficie medida en proyección horizontal, según documentación gráfica de Proyecto, desde las caras interiores de los antepechos o petos perimetrales que la limitan.

CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LOS ÍTEMS

PROCESO DE EJECUCIÓN

CONSERVACIÓN Y MANTENIMIENTO.

Se protegerá la cubierta de cualquier acción mecánica no prevista en el cálculo, hasta que se proceda a la ejecución de su capa de protección, no recibiéndose ningún elemento que pueda perforar la imprimación.

CRITERIO DE CUBICACIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá, en proyección horizontal, la superficie realmente ejecutada según especificaciones de Proyecto, desde las caras interiores de los antepechos o petos perimetrales que la limitan.

CRITERIO DE VALORACIÓN ECONÓMICA

El precio no incluye la ejecución y el sellado de las juntas ni la ejecución de remates en los encuentros con paramentos y desagües.
