QAD045

m²

Zona técnica en azotea no transitable, no ventilada, Deck. Imprimación con membranas asfálticas.

$ 79.784,56

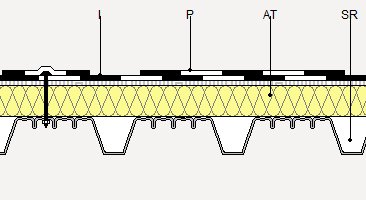

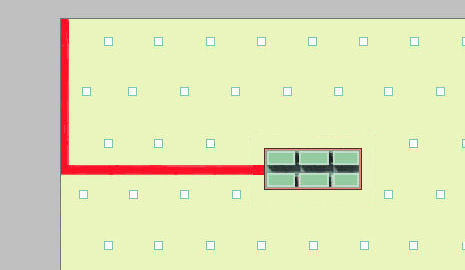

Pasillo técnico peatonal en azotea no transitable, no ventilada, Deck con fijación mecánica, tipo convencional, pendiente del 1% al 15%. SOPORTE BASE: perfil nervado autosoportante de plancha de acero galvanizado S 280 de 0,7 mm de espesor, acabado liso, con 3 nervios de 50 mm de altura separados 260 mm; AISLAMIENTO TÉRMICO: panel rígido de lana de roca; IMPERMEABILIZACIÓN: tipo monocapa, no adherida, formada por una membrana de betún modificado con elastómero SBS, de 4 mm de espesor, con armadura de fieltro de poliéster reforzado y estabilizado de 150 g/m²; FIJACIONES MECÁNICAS: lámina impermeabilizante fijada mecánicamente al soporte metálico con tornillos de acero EVDF ZBJ de 6 mm de diámetro y 65 mm de longitud, con tratamiento anticorrosión, taco y arandela de reparto de 40x40 mm (3 ud/m²) y CAPA DE PROTECCIÓN: membrana de betún modificado con elastómero SBS, de 3,5 mm de espesor, con armadura de fieltro de poliéster reforzado y estabilizado de 150 g/m², con autoprotección mineral de color gris, totalmente adherida a la imprimación con soplete. El precio no incluye la ejecución y el sellado de las juntas ni la ejecución de remates en los encuentros con paramentos y desagües.

Código

Unidad

Descripción

Cantidad

Precio

unitario

Importe

1

Materiales

mt13ccg200ac

m²

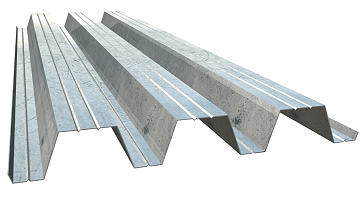

Perfil nervado autosoportante de plancha de acero galvanizado S 280 de 0,7 mm de espesor, acabado liso, con 3 nervios de 50 mm de altura separados 260 mm, inercia 18 cm4 y masa superficial 5,5 kg/m².

1,100

5.407,92

5.948,71

mt16lrw020gp

m²

Panel rígido de lana de roca, de doble densidad, revestido por la cara superior con tejido de fibra, de 80 mm de espesor, resistencia térmica 2,05 m²K/W, conductividad térmica 0,039 W/(mK), calor específico 840 J/kgK y factor de resistencia a la difusión del vapor de agua 1.

1,050

53.902,36

56.597,48

mt16aab010

Ud

Fijación mecánica de los paneles aislantes a la lámina metálica (cubiertas deck).

1,000

141,85

141,85

mt14lga010ga

m²

Membrana de betún modificado con elastómero SBS, de 4 mm de espesor, masa nominal 5 kg/m², con armadura de fieltro de poliéster reforzado y estabilizado de 150 g/m², con autoprotección mineral de color gris.

1,100

5.251,61

5.776,77

mt14lga100a

Ud

Tornillo de acero EVDF ZBJ de 6 mm de diámetro y 65 mm de longitud, con tratamiento anticorrosión, taco y arandela de reparto de 40x40 mm.

3,000

147,43

442,29

mt14lga010oa

m²

Membrana de betún modificado con elastómero SBS, de 3,5 mm de espesor, masa nominal 5 kg/m², con armadura de fieltro de poliéster reforzado y estabilizado de 150 g/m², con autoprotección mineral de color gris.

1,000

4.850,39

4.850,39

Subtotal materiales:

73.757,49

2

Mano de obra

mo051

h

Maestro 1ª montador de cerramientos industriales.

0,188

5.628,66

1.058,19

mo098

h

Ayudante montador de cerramientos industriales.

0,188

4.063,51

763,94

mo054

h

Maestro 1ª montador de aislamientos.

0,063

5.628,66

354,61

mo101

h

Ayudante montador de aislamientos.

0,063

4.063,51

256,00

mo029

h

Maestro 1ª aplicador de membranas impermeabilizantes.

0,213

5.466,67

1.164,40

mo067

h

Ayudante aplicador de membranas impermeabilizantes.

0,213

4.063,51

865,53

Subtotal mano de obra:

4.462,67

3

Herramientas

%

Herramientas

2,000

78.220,16

1.564,40

Costos directos (1+2+3):

79.784,56

ÍTEM QAD045: ZONA TÉCNICA EN AZOTEA NO TRANSITABLE, NO VENTILADA, DECK. IMPRIMACIÓN CON MEMBRANAS ASFÁLTICAS.

CARACTERÍSTICAS TÉCNICAS

Pasillo técnico peatonal en azotea no transitable, no ventilada, Deck con fijación mecánica, tipo convencional, pendiente del 1% al 15%. SOPORTE BASE: perfil nervado autosoportante de plancha de acero galvanizado S 280 de 0,7 mm de espesor, acabado liso, con 3 nervios de 50 mm de altura separados 260 mm; AISLAMIENTO TÉRMICO: panel rígido de lana de roca; IMPERMEABILIZACIÓN: tipo monocapa, no adherida, formada por una membrana de betún modificado con elastómero SBS, de 4 mm de espesor, con armadura de fieltro de poliéster reforzado y estabilizado de 150 g/m²; FIJACIONES MECÁNICAS: lámina impermeabilizante fijada mecánicamente al soporte metálico con tornillos de acero EVDF ZBJ de 6 mm de diámetro y 65 mm de longitud, con tratamiento anticorrosión, taco y arandela de reparto de 40x40 mm (3 ud/m²) y CAPA DE PROTECCIÓN: membrana de betún modificado con elastómero SBS, de 3,5 mm de espesor, con armadura de fieltro de poliéster reforzado y estabilizado de 150 g/m², con autoprotección mineral de color gris, totalmente adherida a la imprimación con soplete.

CRITERIO DE CUBICACIÓN EN PROYECTO

Superficie medida en proyección horizontal, según documentación gráfica de Proyecto, desde las caras interiores de los antepechos o petos perimetrales que la limitan.

CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LOS ÍTEMS

PROCESO DE EJECUCIÓN

CRITERIO DE CUBICACIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá, en proyección horizontal, la superficie realmente ejecutada según especificaciones de Proyecto, desde las caras interiores de los antepechos o petos perimetrales que la limitan.

CRITERIO DE VALORACIÓN ECONÓMICA

El precio no incluye la ejecución y el sellado de las juntas ni la ejecución de remates en los encuentros con paramentos y desagües.
