EMF050

m²

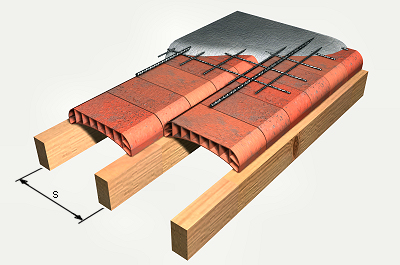

Losa de viguetas de madera, entrevigado con bovedilla cerámica.

$ 54.953,57

Losa tradicional con un intereje de 60 cm, de viguetas de madera aserrada de pino silvestre (Pinus sylvestris), de 10x20 a 15x25 cm de sección y hasta 6 m de longitud, clase resistente C18, protección de la madera con clase de penetración NP2, trabajada en taller, entrevigado con bovedilla cerámica curva, 60x30x12 cm; acero A63-42H, cuantía 1,1 kg/m², y malla electrosoldada sin economía de borde tipo C 139 de acero AT56-50H, en capa de compresión de 4 cm de espesor de hormigón liviano HLE-25/B/10/IIa, densidad entre 1200 y 1500 kg/m³, (cantidad mínima de cemento 275 kg/m³), preparado en central.

Descompuesto

Ud

Descomposición

Rend.

Precio unitario

Precio partida

mt50spa052b

m

Tablón de madera de pino, de 20x7,2 cm.

0,040

5.198,92

207,96

mt50spa101

kg

Clavos de acero.

0,045

733,04

32,99

mt50spa081a

Ud

Puntal metálico telescópico, de hasta 3 m de altura.

0,013

7.539,00

98,01

mt07bce020a

Ud

Bovedilla cerámica curva, 60x30x12 cm, incluso parte proporcional de piezas especiales.

4,800

1.081,30

5.190,24

mt07mee018ha

m³

Madera aserrada de pino silvestre (Pinus sylvestris) con acabado cepillado, para vigueta de 10x20 a 15x25 cm de sección y hasta 6 m de longitud, para aplicaciones estructurales, clase resistente C18 y protección frente a agentes bióticos que se corresponde con la clase de penetración NP2 (3 mm en las caras laterales de la albura), trabajada en taller.

0,063

236.012,87

14.868,81

mt07aco020o

Ud

Separador homologado para malla electrosoldada.

2,000

44,01

88,02

mt07aco100a

kg

Acero en barras con resaltes, A63-42H, diámetros varios, según NCh204.Of77.

1,100

572,09

629,30

mt07ame110ada

m²

Malla electrosoldada sin economía de borde tipo C 139 de acero AT56-50H, separación 100x100 mm, con barras longitudinales de 4,2 mm de diámetro y barras transversales de 4,2 mm de diámetro, según NCh 218.Of77.

1,100

1.718,54

1.890,39

mt10hes050gbg

m³

Hormigón liviano estructural HLE-25/B/10/IIa, de entre 1200 y 1500 kg/m³ de densidad, cantidad mínima de cemento 275 kg/m³, preparado en central.

0,142

101.251,86

14.377,76

mo048

h

Maestro 1ª montador de estructura de madera.

0,447

5.062,66

2.263,01

mo095

h

Ayudante montador de estructura de madera.

0,447

3.728,96

1.666,85

mo042

h

Maestro 1ª estructurista.

1,117

5.062,66

5.654,99

mo089

h

Ayudante de estructurista.

1,117

3.728,96

4.165,25

mo113

h

Jornal construcción.

0,170

3.415,37

580,61

mo112

h

Jornal especializado de construcción.

0,170

3.486,17

592,65

%

Medios auxiliares

2,000

52.306,84

1.046,14

%

Costes indirectos

3,000

53.352,98

1.600,59

Coste de mantenimiento decenal: $ 8.243,04 en los primeros 10 años.

Total:

54.953,57

UNIDAD DE OBRA EMF050: LOSA DE VIGUETAS DE MADERA, ENTREVIGADO CON BOVEDILLA CERÁMICA.

CARACTERÍSTICAS TÉCNICAS

Formación de losa tradicional con un intereje de 60 cm, compuesto por viguetas de madera aserrada de pino silvestre (Pinus sylvestris), acabado cepillado, de 10x20 a 15x25 cm de sección y hasta 6 m de longitud, para aplicaciones estructurales, clase resistente C18 y protección frente a agentes bióticos que se corresponde con la clase de penetración NP2 (3 mm en las caras laterales de la albura); entrevigado con bovedilla cerámica curva, 60x30x12 cm; acero A63-42H, cuantía 1,1 kg/m², y malla electrosoldada sin economía de borde tipo C 139 de acero AT56-50H, separación 100x100 mm y Ø longitudinal 4,2 mm, en capa de compresión de 4 cm de espesor de hormigón liviano HLE-25/B/10/IIa, densidad entre 1200 y 1500 kg/m³, (cantidad mínima de cemento 275 kg/m³), preparado en central. Incluso parte proporcional de apuntalamiento y desapuntalamiento de las viguetas, separadores, elementos de atado de viguetas y zunchos perimetrales de planta y huecos.

CRITERIO DE MEDICIÓN EN PROYECTO

Superficie medida en verdadera magnitud desde las caras exteriores de los zunchos del perímetro, según documentación gráfica de Proyecto, deduciendo los huecos de superficie mayor de 6 m².

CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA

PROCESO DE EJECUCIÓN

CONSERVACIÓN Y MANTENIMIENTO.

Se evitará la actuación sobre el elemento de acciones mecánicas no previstas en el cálculo.

CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá, en verdadera magnitud, desde las caras exteriores de los zunchos del perímetro, la superficie realmente ejecutada según especificaciones de Proyecto, deduciendo los huecos de superficie mayor de 6 m². Se consideran incluidos todos los elementos integrantes de la losa señalados en los planos y detalles del Proyecto.
