QAC012

m²

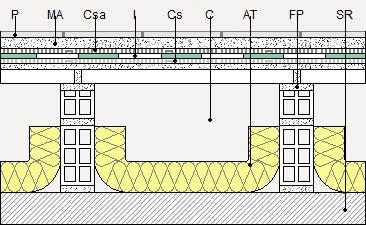

Azotea transitable, ventilada, con piso fijo. Imprimación con láminas de PVC.

$ 45.111,85

Azotea transitable, ventilada, con piso fijo, tipo convencional, pendiente del 1% al 5%, para tráfico peatonal privado. FORMACIÓN DE PENDIENTES: tablero cerámico hueco machihembrado de 80x25x3,5 cm con capa de regularización de mortero de cemento, confeccionado en obra, dosificación 1:6, de 3 cm de espesor, acabado platachado, sobre tabiques aligerados de ladrillo cerámico hueco de 24x11,5x9 cm, recibido con mortero de cemento, confeccionado en obra, dosificación 1:6, dispuestos cada 80 cm y con 30 cm de altura media, rematados superiormente con maestras de mortero de cemento, confeccionado en obra, dosificación 1:6; AISLAMIENTO TÉRMICO: fieltro aislante de lana mineral; CAPA SEPARADORA BAJO IMPERMEABILIZACIÓN: geotextil no tejido compuesto por fibras de poliéster unidas por agujeteado, (300 g/m²); IMPERMEABILIZACIÓN: tipo monocapa, no adherida, formada por una lámina impermeabilizante flexible de PVC-P, (fv), de 1,2 mm de espesor, con armadura de velo de fibra de vidrio, y con resistencia a la intemperie, fijada en solapes y bordes mediante soldadura termoplástica; CAPA SEPARADORA BAJO PROTECCIÓN: geotextil no tejido compuesto por fibras de poliéster unidas por agujeteado, (300 g/m²); CAPA DE PROTECCIÓN: piso de baldosas cerámicas de gres rústico 20x20 cm colocadas en capa fina con adhesivo cementoso de fraguado normal, C1 sin ninguna característica adicional, color gris, sobre una capa de regularización de mortero de cemento, confeccionado en obra, dosificación 1:6, de 4 cm de espesor, rejuntadas con mortero de juntas cementoso tipo CG 2, color blanco, para juntas de 2 a 15 mm. Incluso crucetas de PVC. El precio no incluye la ejecución y el sellado de las juntas ni la ejecución de remates en los encuentros con paramentos y desagües.

Código

Unidad

Descripción

Cantidad

Precio

unitario

Importe

1

Materiales

mt04lvc010c

Ud

Ladrillo cerámico hueco doble, para revestir, 24x11,5x9 cm, densidad 780 kg/m³.

12,000

78,67

944,04

mt08aaa010a

m³

Agua.

0,020

836,31

16,73

mt01arg005a

t

Arena de cantera, para mortero preparado en obra.

0,139

11.003,26

1.529,45

mt08cem000e

kg

Cemento gris en sacos.

21,250

91,10

1.935,88

mt16pea020b

m²

Panel rígido de poliestireno expandido, mecanizado lateral recto, de 20 mm de espesor, resistencia térmica 0,55 m²K/W, conductividad térmica 0,036 W/(mK), para junta de proyecto.

0,010

1.187,98

11,88

mt16lra040a

m²

Fieltro aislante de lana mineral, revestido por una de sus caras con un complejo de papel kraft con polietileno que actúa como barrera de vapor, de 80 mm de espesor, resistencia térmica 2 m²K/W, conductividad térmica 0,042 W/(mK).

1,200

4.463,20

5.355,84

mt04lvg020c

Ud

Tablero cerámico hueco machihembrado, para revestir, 80x25x3 cm, con las testas rectas.

5,000

236,01

1.180,05

mt14gsa020dg

m²

Geotextil no tejido compuesto por fibras de poliéster unidas por agujeteado, con una resistencia a la tracción longitudinal de 3,45 kN/m, una resistencia a la tracción transversal de 3,45 kN/m, una apertura de cono a la prueba de perforación dinámica según ISO 13433 inferior a 15 mm, resistencia CBR a punzonamiento 0,8 kN y una masa superficial de 300 g/m².

2,100

802,44

1.685,12

mt15dan010c

m²

Lámina impermeabilizante flexible de PVC-P, (fv), de 1,2 mm de espesor, con armadura de velo de fibra de vidrio, y con resistencia a la intemperie.

1,050

5.970,37

6.268,89

mt15dan020b

m

Perfil colaminado de lámina de acero y PVC-P, plano, para remate de imprimación en los extremos de las láminas de PVC-P y en encuentros con elementos verticales.

0,400

2.291,41

916,56

mt09mcr021g

kg

Adhesivo cementoso de fraguado normal, C1, color gris.

4,000

190,57

762,28

mt18bcr010he800

m²

Baldosa cerámica de gres rústico, 20x20 cm, $ 8,00/m², capacidad de absorción de agua 3%<=E<6%.

1,050

5.980,51

6.279,54

mt18acc050b

Ud

Crucetas de PVC para separación entre 3 y 15 mm.

14,000

16,20

226,80

mt18rcr010a300

m

Guardapolvos cerámico de gres rústico, de 7 cm de anchura, $ 3,00/m.

0,040

2.242,69

89,71

mt09mcp020fv

kg

Mortero de juntas cementoso tipo CG2, color blanco, para juntas de 2 a 15 mm, compuesto por cemento de alta resistencia, cuarzo, aditivos especiales, pigmentos y resinas sintéticas.

0,050

422,52

21,13

Subtotal materiales:

27.223,90

2

Maquinaria

mq06hor010

h

Concretera.

0,060

912,39

54,74

Subtotal maquinaria:

54,74

3

Mano de obra

mo020

h

Maestro 1ª construcción.

0,894

5.466,67

4.887,20

mo113

h

Jornal construcción.

1,674

3.903,77

6.534,91

mo029

h

Maestro 1ª aplicador de membranas impermeabilizantes.

0,161

5.466,67

880,13

mo067

h

Ayudante aplicador de membranas impermeabilizantes.

0,161

4.063,51

654,23

mo054

h

Maestro 1ª montador de aislamientos.

0,057

5.628,66

320,83

mo101

h

Ayudante montador de aislamientos.

0,057

4.063,51

231,62

mo023

h

Maestro 1ª solador.

0,459

5.466,67

2.509,20

mo061

h

Ayudante solador.

0,229

4.063,51

930,54

Subtotal mano de obra:

16.948,66

4

Herramientas

%

Herramientas

2,000

44.227,30

884,55

Coste de mantenimiento decenal: $ 15.789,15 en los primeros 10 años.

Costos directos (1+2+3+4):

45.111,85

ÍTEM QAC012: AZOTEA TRANSITABLE, VENTILADA, CON PISO FIJO. IMPRIMACIÓN CON LÁMINAS DE PVC.

MEDIDAS PARA ASEGURAR LA COMPATIBILIDAD ENTRE LOS DIFERENTES PRODUCTOS, ELEMENTOS Y SISTEMAS CONSTRUCTIVOS QUE COMPONEN EL ÍTEM.

Se prestará especial atención a las incompatibilidades de uso que se especifican en las fichas técnicas de los diferentes elementos que pudieran componer la cubierta (soporte resistente, formación de pendientes, aislamiento térmico, imprimación y capas separadoras).

CARACTERÍSTICAS TÉCNICAS

Azotea transitable, ventilada, con piso fijo, tipo convencional, pendiente del 1% al 5%, para tráfico peatonal privado. FORMACIÓN DE PENDIENTES: tablero cerámico hueco machihembrado de 80x25x3,5 cm con capa de regularización de mortero de cemento, confeccionado en obra, dosificación 1:6, de 3 cm de espesor, acabado platachado, sobre tabiques aligerados de ladrillo cerámico hueco de 24x11,5x9 cm, recibido con mortero de cemento, confeccionado en obra, dosificación 1:6, dispuestos cada 80 cm y con 30 cm de altura media, rematados superiormente con maestras de mortero de cemento, confeccionado en obra, dosificación 1:6; AISLAMIENTO TÉRMICO: fieltro aislante de lana mineral; CAPA SEPARADORA BAJO IMPERMEABILIZACIÓN: geotextil no tejido compuesto por fibras de poliéster unidas por agujeteado, (300 g/m²); IMPERMEABILIZACIÓN: tipo monocapa, no adherida, formada por una lámina impermeabilizante flexible de PVC-P, (fv), de 1,2 mm de espesor, con armadura de velo de fibra de vidrio, y con resistencia a la intemperie, fijada en solapes y bordes mediante soldadura termoplástica; CAPA SEPARADORA BAJO PROTECCIÓN: geotextil no tejido compuesto por fibras de poliéster unidas por agujeteado, (300 g/m²); CAPA DE PROTECCIÓN: piso de baldosas cerámicas de gres rústico 20x20 cm colocadas en capa fina con adhesivo cementoso de fraguado normal, C1 sin ninguna característica adicional, color gris, sobre una capa de regularización de mortero de cemento, confeccionado en obra, dosificación 1:6, de 4 cm de espesor, rejuntadas con mortero de juntas cementoso tipo CG 2, color blanco, para juntas de 2 a 15 mm. Incluso crucetas de PVC.

CRITERIO DE CUBICACIÓN EN PROYECTO

Superficie medida en proyección horizontal, según documentación gráfica de Proyecto, desde las caras interiores de los antepechos o petos perimetrales que la limitan.

CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LOS ÍTEMS

PROCESO DE EJECUCIÓN

CONSERVACIÓN Y MANTENIMIENTO.

Se protegerá la cubierta de cualquier acción mecánica no prevista en el cálculo, hasta que se proceda a la ejecución de su capa de protección, no recibiéndose ningún elemento que pueda perforar la imprimación.

CRITERIO DE CUBICACIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá, en proyección horizontal, la superficie realmente ejecutada según especificaciones de Proyecto, desde las caras interiores de los antepechos o petos perimetrales que la limitan.

CRITERIO DE VALORACIÓN ECONÓMICA

El precio no incluye la ejecución y el sellado de las juntas ni la ejecución de remates en los encuentros con paramentos y desagües.
