IUS071

Ud

Cámara de inspección de albañilería.

$ 84.636,07

Cámara de paso, registrable, de obra de albañilería, de dimensiones interiores 50x50x50 cm, con tapa prefabricada de hormigón armado, sobre radier de hormigón simple.

Código

Unidad

Descripción

Cantidad

Precio

unitario

Importe

1

Materiales

mt10hmf090fyeg

m³

Hormigón simple H30 (20) 20/6, no expuesto a ciclos hielo-deshielo, exposición a sulfatos severa, con baja permeabilidad, docilidad blanda, con cemento grado normal, preparado en central, según NCh 170.Of85 y ACI 318-08.

0,182

60.698,88

11.047,20

mt04lma010b

Ud

Ladrillo cerámico macizo de elaboración mecánica para revestir, 25x12x5 cm.

100,000

137,15

13.715,00

mt08aaa010a

m³

Agua.

0,013

822,62

10,69

mt01arg005a

t

Arena de cantera, para mortero preparado en obra.

0,088

10.854,09

955,16

mt08cem000e

kg

Cemento gris en sacos.

17,738

89,61

1.589,50

mt11var130

Ud

Colector de conexión de PVC, con tres entradas y una salida, con tapa de registro.

1,000

23.745,56

23.745,56

mt08adt010

kg

Aditivo hidrófugo para imprimación de morteros u hormigones.

0,169

658,10

111,22

mt11var100

Ud

Conjunto de elementos necesarios para garantizar el cierre hermético al paso de olores mefíticos en cámaras de inspección de saneamiento, compuesto por: angulares y láminas metálicas con sus elementos de fijación y anclaje, junta de neopreno, aceite y demás accesorios.

1,000

5.224,02

5.224,02

mt11arf010b

Ud

Tapa de hormigón armado prefabricada, 60x60x5 cm.

1,000

11.081,26

11.081,26

Subtotal materiales:

67.479,61

2

Maquinaria

mq06hor010

h

Concretera.

0,042

896,99

37,67

Subtotal maquinaria:

37,67

3

Mano de obra

mo041

h

Maestro 1ª construcción de obra civil.

1,832

4.856,40

8.896,92

mo087

h

Ayudante construcción de obra civil.

1,833

3.580,11

6.562,34

Subtotal mano de obra:

15.459,26

4

Herramientas

%

Herramientas

2,000

82.976,54

1.659,53

Coste de mantenimiento decenal: $ 4.231,80 en los primeros 10 años.

Costos directos (1+2+3+4):

84.636,07

ÍTEM IUS071: CÁMARA DE INSPECCIÓN DE ALBAÑILERÍA.

CARACTERÍSTICAS TÉCNICAS

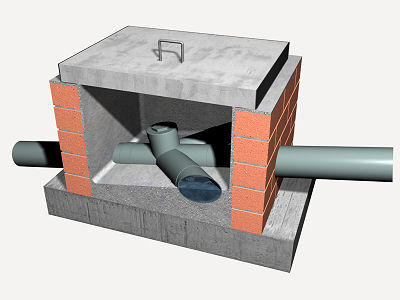

Formación de cámara de paso, registrable, enterrada, construida con albañilería de ladrillo cerámico macizo, de 1/2 pie de espesor, recibido con mortero de cemento, confeccionado en obra, dosificación 1:6, de dimensiones interiores 50x50x50 cm, sobre radier de hormigón simple H30 (20) 20/6, no expuesto a ciclos hielo-deshielo, exposición a sulfatos severa, con baja permeabilidad, docilidad blanda de 15 cm de espesor, formación de pendiente mínima del 2%, con el mismo tipo de hormigón, enfoscada y bruñida interiormente con mortero de cemento, confeccionado en obra, con aditivo hidrófugo, dosificación 1:3 formando aristas y esquinas a media caña, cerrada superiormente con tapa prefabricada de hormigón armado con cierre hermético al paso de los olores mefíticos. Incluso mortero para sellado de juntas y colector de conexión de PVC, de tres entradas y una salida, con tapa de registro, para encuentros. El precio no incluye la excavación ni el relleno del trasdós.

CRITERIO DE MEDICIÓN EN PROYECTO

Número de unidades previstas, según documentación gráfica de Proyecto.

CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LOS ÍTEMS

PROCESO DE EJECUCIÓN

CONSERVACIÓN Y MANTENIMIENTO.

Se protegerá frente a golpes y obturaciones. Se taparán todas las cámaras de inspección para evitar accidentes.

CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá el número de unidades realmente ejecutadas según especificaciones de Proyecto.
